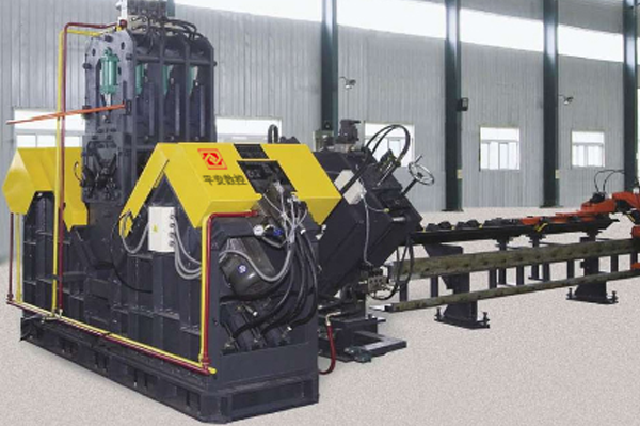

一、CAD2532、CAD2532A、CAD3635、CAD3635A型數控角鋼鑽孔生產線
本機主要有橫向料台、翻轉上料、送進料道、數控小車、打字單元、鑽孔單元、壓料單元、成品料道、液壓係統、氣動係統、控製係統等組成。
1、本機主要用於輸電線路鐵塔中大規格角鋼的鑽孔、打字和剪切（客戶自選）工序。
2、自動化數控加工，製孔的質量和位置精度高，具有很高的生產效率。
二、主要技術參數
|
型號 |
單位 |
BL2532 |
BL3635 |
CAP2532 |
CAP3635 |
CAP3635 |
|
角鋼最小尺寸 |
mm |
L140х140х10 |
L140х140х10 |
L140х140х10 |
L140х140х10 |
L140х140х10 |
|
角鋼最大尺寸 |
mm |
L250х250х32 |
L360х360х35 |
L250х250х32 |
L360х360х35 |
L360х360х35 |
|
每側主軸數量 |
個 |
3 |
3 |
3 |
3 |
1 |
|
最大鑽孔能力 (mm) |
mm |
Φ40 |
Φ40 |
Φ26 |
Φ40 |
Φ40 |
|
主軸轉速（r/min） |
r/min |
180-560（無極） |
180-560（無極） |
180-6000 |
180 |
6000 |
|
打字公稱力 (KN) |
KN |
1030 |
1030 |
1030 |
1030 |
1030 |
|
數控軸數 CNC |
個 |
3 |
3 |
|
|
|
|
控製方式 |
|
PLC+上位計算機 |
||||
